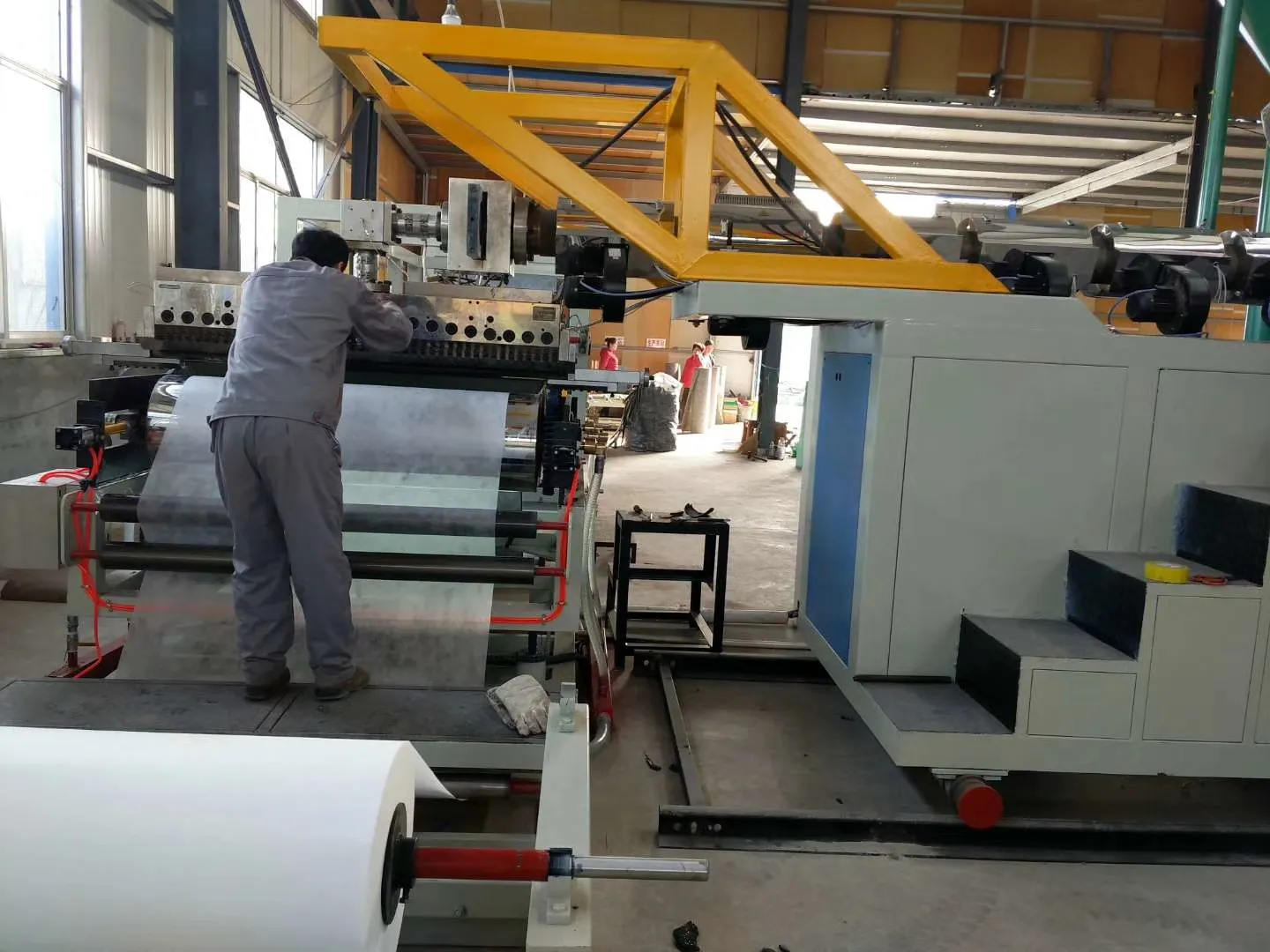

خط إنتاج البلاط الفولاذي الملون TPU

في المشهد التنافسي لتصنيع مواد التسقيف الحديثة، تعد الكفاءة والجودة والمتانة أمرًا بالغ الأهمية. الخط إنتاج البلاط الفولاذي الملون TPUيمثل هذا التصميم الذي صممته شركة Haiming Machinery قفزة تكنولوجية إلى الأمام. تم تصميم هذا النظام المتكامل تمامًا لإنتاج كميات كبيرة من بلاط الأسقف ذاتية اللصق المتميز الذي يجمع بين القوة الهيكلية للفولاذ المطلي بالألوان مع خصائص الختم والعوامل الجوية الاستثنائية للبولي يوريثين الحراري (TPU).

يقوم خطنا بأتمتة العملية بأكملها — بدءًا من فك اللف والتسوية الدقيقة للركيزة الفولاذية وحتى التطبيق الدقيق للفيلم اللاصق TPU، والتشكيل والقطع والتكديس النهائي. وهذا يضمن جودة المنتج المتسقة، والاستخدام الأمثل للمواد، وتقليل تكاليف العمالة بشكل كبير. بالنسبة للمصنعين الذين يهدفون إلى قيادة السوق من خلال حلول الأسقف عالية الأداء والموفرة للطاقة، فإن خط الإنتاج هذا هو الأساس الذي لا غنى عنه لعمليتك.

المواصفات الفنية الأساسية والمعلمات

إن خط إنتاج البلاط الفولاذي ذاتي اللصق الملون TPU من Haiming Machinery مصنوع من مكونات قوية وأنظمة تحكم ذكية. وفيما يلي المواصفات التفصيلية التي تحدد قدراتها.

1. تكوين الخط والوحدات الرئيسية

• نظام التفكيك والتغذية:حوامل تفكيك مزدوجة مع تمدد هيدروليكي، ومجهزة بتوجيه تلقائي للحواف (EPC) لدخول المواد بسلاسة مع التحكم في التوتر.
• وحدة التسوية الدقيقة:أداة تسوية متعددة اللفات تحتوي على 9-13 لفة للتخلص من مجموعة الملفات وضمان الركيزة الفولاذية المسطحة تمامًا قبل المعالجة.
• محطة التسخين المسبق ومعالجة الأسطح:يشتمل على فرش تنظيف وسخانات مسبقة بالأشعة تحت الحمراء لإعداد السطح الفولاذي للالتصاق الأمثل لفيلم TPU.
• وحدة تصفيح فيلم TPU:نظام أسطوانة يتم التحكم فيه بدقة لتطبيق طبقة TPU اللاصقة مع ضغط ودرجة حرارة ثابتة. مجهزة بربط الفيلم التلقائي للتشغيل بدون توقف.
• قسم التصفيح والتبريد بالضغط العالي:نظام ضغط مزدوج الحزام وأنفاق تبريد المياه لضمان الترابط الكامل والتصلب السريع للفيلم.
• نظام التشكيل والقطع المؤازر:محطة تشكيل لفة يتم التحكم فيها بواسطة الكمبيوتر، تعمل بمحرك مؤازر، ومقص/قاطع طائر. قادرة على إنتاج أشكال مختلفة من البلاط (الروماني، المموج، إلخ).
• التراص التلقائي وناقل الإخراج:روبوت تكديس قابل للبرمجة أو مكدس تلقائي مع وظيفة العد للحصول على منتج نهائي أنيق ومجمع.
• لوحة التحكم المركزية PLC:واجهة سهلة الاستخدام بين الإنسان والآلة (HMI) لمراقبة جميع المعلمات وإعداد الوصفات وتشخيص المشكلات.

2. جدول معلمات الأداء التفصيلي

المزايا الرئيسية لخط إنتاج الآلات Haiming

• قوة السندات متفوقة:تضمن عملية المعالجة المسبقة المتكاملة وعملية التصفيح الخاضعة للتحكم وجود رابطة دائمة ومقاومة للماء بين طبقة TPU والفولاذ، وهو ما يتجاوز بكثير المنتجات القياسية المدعومة باللاصق.
• كفاءة الطاقة وتوفير المواد:يعمل النظام على تقليل النفايات من خلال القطع والتصفيح الدقيق. تستهلك عملية TPU سريعة المعالجة أيضًا طاقة أقل مقارنة بالخطوط اللاصقة التقليدية المذوبة بالحرارة.
• تناسق الإخراج الاستثنائي:تضمن المزامنة المؤازرة عبر جميع المراحل أن يكون لكل بلاطة أبعاد متطابقة ودقة ملف التعريف ومحاذاة الفيلم.
• تكلفة تشغيل وصيانة منخفضة:تصميم قوي مع مكونات يسهل الوصول إليها يقلل من وقت التوقف عن العمل. تعمل الطبيعة الآلية على تقليل العدد المطلوب من المشغلين لكل نوبة عمل.
• المرونة لمتطلبات السوق:تسمح الأدوات سريعة التغيير والإعدادات القابلة للبرمجة بإنتاج ملفات تعريف وأطوال مختلفة للبلاط للاستجابة بسرعة لاتجاهات السوق.
• أداء المنتج المحسن:يوفر البلاط المنتج مقاومة فائقة للأشعة فوق البنفسجية، ومرونة في درجات الحرارة (-40 درجة مئوية إلى 120 درجة مئوية)، وحماية من التآكل، وعمر افتراضي يتجاوز 30 عامًا.

الأسئلة المتداولة (الأسئلة الشائعة)

س: ما هي الميزة الأساسية لاستخدام طبقة TPU على الأسفلت التقليدي أو القار المعدل بواسطة SBS للبلاط ذاتي اللصق؟

ج:يوفر TPU (البولي يوريثين الحراري) مزيجًا فائقًا من الخصائص. إنه يوفر مرونة استثنائية وقوة شد عالية ومقاومة متميزة للأشعة فوق البنفسجية والأوزون ودرجات الحرارة القصوى. على عكس المنتجات المعتمدة على البيتومين، فإن مادة TPU لا تصبح هشة في الطقس البارد أو تتدفق في الحرارة الشديدة. وينتج عن ذلك ختم مقاوم للماء أكثر متانة وأطول أمدًا وأداء ثابت لبلاط السقف طوال عمره.

س: كيف يضمن خط Haiming Machinery التصاق ثابت لفيلم TPU على السطح الفولاذي الملون؟

ج:يتم تحقيق الاتساق من خلال عملية متعددة المراحل. أولاً، يتم تنظيف الملف الفولاذي جيداً لإزالة الزيوت والغبار. ثم يتم تسخينه مسبقًا إلى درجة حرارة معينة. يتم التحكم في طبقة TPU أيضًا عند درجة حرارة مثالية، ويتم تصفيحها تحت ضغط عالٍ ومتساوي. تقوم مرحلة التبريد الفوري بتثبيت هذه الرابطة في مكانها. يقوم نظام PLC الخاص بنا بمراقبة وضبط معلمات درجة الحرارة والضغط وسرعة الخط بشكل مستمر، مما يضمن أن كل بوصة مربعة من المنتج تتمتع بالتصاق مثالي.

س: هل يمكن لخط الإنتاج هذا تشغيل أنواع مختلفة من الملفات المعدنية، مثل الألومنيوم أو النحاس؟

ج:تم تحسين التصميم الأساسي للملفات ذات الأساس الفولاذي (المجلفن، الجلفالوم، المطلية مسبقًا) ضمن نطاق السُمك المحدد. قد يتطلب تشغيل المعادن الأكثر ليونة مثل الألومنيوم النقي أو النحاس تعديلات على ضغوط الأسطوانة وتشكيل الأدوات لمنع علامات السطح أو التشوه. نوصي بالتشاور مع الفريق الهندسي لشركة Haiming Machinery لتطبيقات مواد محددة لمناقشة تعديلات الخط المحتملة.

س: ما هو وقت التحول النموذجي للتبديل بين ملفات تعريف التجانب المختلفة (على سبيل المثال، من النمط الروماني إلى النمط الموجي)؟

ج:يتطلب تغيير الملف تغيير بكرات التشكيل في محطة تشكيل اللف. بفضل نظام التغيير السريع المصمم لدينا والطاقم المدرب بشكل مناسب، يمكن إكمال هذه العملية عادةً خلال ساعتين إلى 4 ساعات. قد تحتاج أداة القطع أيضًا إلى التعديل أو التغيير وفقًا لشكل الملف الشخصي الجديد. يتم حفظ جميع معلمات الخط الأخرى (السرعة ودرجة الحرارة) كوصفات في واجهة HMI للاستدعاء السريع.

س: ما هو نوع دعم ما بعد البيع والتدريب الذي توفره شركة Haiming Machinery؟

ج:تقدم شركة Haiming Machinery الدعم الشامل. يتضمن ذلك الإشراف التفصيلي على التركيب من قبل مهندسينا، والتدريب التشغيلي في الموقع للفنيين لديك، وتوفير أدلة الصيانة الكاملة والرسوم البيانية الكهربائية. كما نقدم أيضًا دعمًا تشخيصيًا عن بعد ونحتفظ بمخزون من قطع الغيار المطلوبة بشكل شائع لضمان الحد الأدنى من وقت التوقف عن العمل. شروط الضمان محددة بوضوح في عقد البيع.

س: ما مدى استهلاك عملية تصفيح طبقة TPU للطاقة مقارنة بالطرق الأخرى؟

ج:تعتبر عملية تصفيح مادة TPU موفرة للطاقة نسبيًا. ينشط فيلم TPU ويترابط عند نطاق درجة حرارة أقل (160-200 درجة مئوية) مقارنة ببعض المواد اللاصقة المذوبة بالحرارة أو شرائح PVC التي تتطلب درجات حرارة أعلى. يستخدم خطنا سخانات الأشعة تحت الحمراء المركزة وأنفاق التبريد المعزولة لتحقيق أقصى قدر من الكفاءة الحرارية. والنتيجة هي انخفاض إجمالي استهلاك الطاقة لكل متر مربع من البلاط النهائي، مما يقلل من تكاليف التشغيل.

س: ما هي الطاقة الإنتاجية القصوى السنوية التي يمكن أن نتوقعها من خط واحد؟

ج:تعتمد السعة على سرعة التشغيل وأنماط النقل ومواصفات المنتج. بافتراض متوسط ​​سرعة 35 م/دقيقة، وردية عمل واحدة مدتها 8 ساعات، و250 يوم عمل في السنة، يمكن لخط واحد إنتاج حوالي 4.2 مليون متر طولي من البلاط سنويًا. يؤدي تشغيل نوبتين أو ثلاث إلى زيادة هذا الناتج بشكل ملحوظ. يمكن لفريقنا مساعدتك في حساب السعة الدقيقة بناءً على مزيج المنتجات المستهدفة والخطة التشغيلية.

إن الاستثمار في خط إنتاج البلاط الفولاذي الملون TPU هو قرار استراتيجي للاستيلاء على السوق المتنامي لمواد التسقيف المتطورة. يوفر حل Haiming Machinery الموثوقية والدقة والميزة التكنولوجية اللازمة لتصنيع المنتجات التي تلبي أعلى المعايير الدولية للجودة والأداء.
